Registrierung

Was ist das Registrierungswerkzeug?

Das Registrierungswerkzeug richtet automatisch zwei oder mehr Punktewolken aus und bietet eine grobe Ausrichtung zwischen ihnen. Für eine präzise Ausrichtung wird empfohlen, nach der Verarbeitung mit dem Registrierungswerkzeug das Ausrichtungswerkzeug zu verwenden.

Registrierungswerkzeug Anwendung

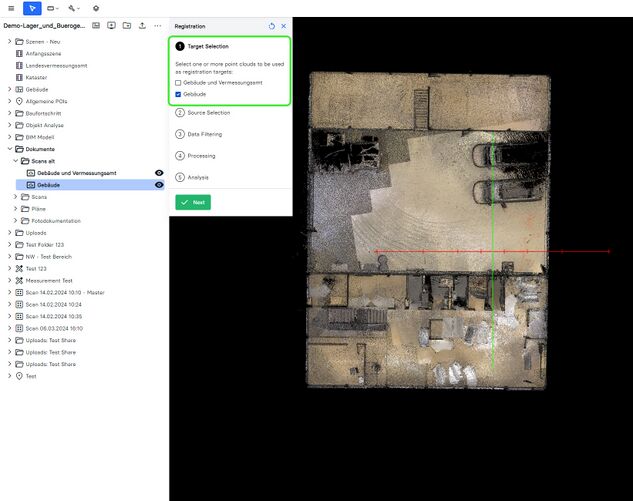

Schritt 1: Referenzauswahl

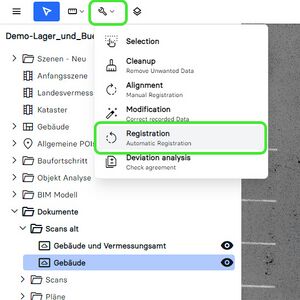

• Klicken Sie auf das Schraubenschlüssel-Symbol, um das Registrierungswerkzeug aufzurufen
• Wählen Sie eine oder mehrere Punktewolken aus, die Sie ausrichten möchten (wählen Sie eine primäre Punktewolke, entweder dediziert oder georeferenziert, um als Anker für die Ausrichtung aller anderen Punktewolken zu dienen)
• Klicken Sie auf "Weiter", um mit Schritt 2 fortzufahren

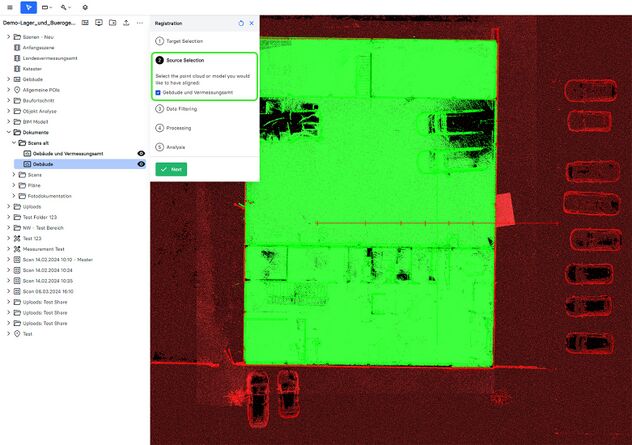

Schritt 2: Objektauswahl

• Wählen Sie die Punktewolke aus, die Sie ausrichten möchten
• Klicken Sie auf "Weiter", um mit Schritt 3 fortzufahren

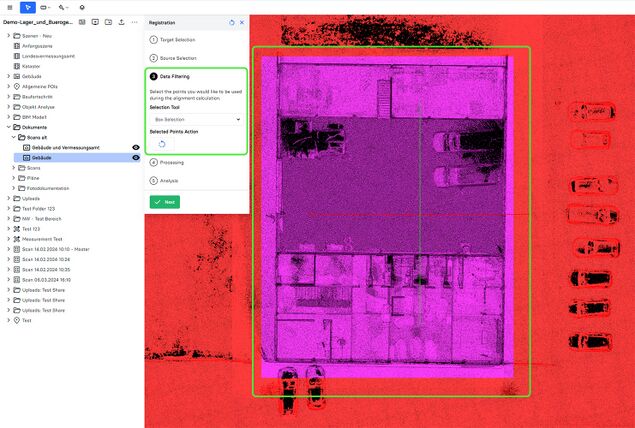

Schritt 3: Datenbereinigung

• Wählen Sie das gewünschte Werkzeug für die Punktauswahl aus den verfügbaren Optionen aus
  • Keines (Rotation) Boxauswahl; Links-Klick + halten und Maus über den Bildschirm ziehen im gewünschten Bereich
  • Polygonauswahl; Links-Klick, um mehrere Punkte in der Punktwolke für den gewünschten Bereich auszuwählen - schließen oder beenden Sie das Polygon, indem Sie erneut auf den ersten Punkt klicken
  • Lassoauswahl; Links-Klick + halten und Maus bewegen, um den gewünschten Bereich zu umschließen
• Klicken Sie auf das Zurücksetzen-Symbol in der Aktion für ausgewählte Punkte, um vorherige Auswahlen rückgängig zu machen
• Klicken Sie auf "Weiter", um mit Schritt 4 fortzufahren

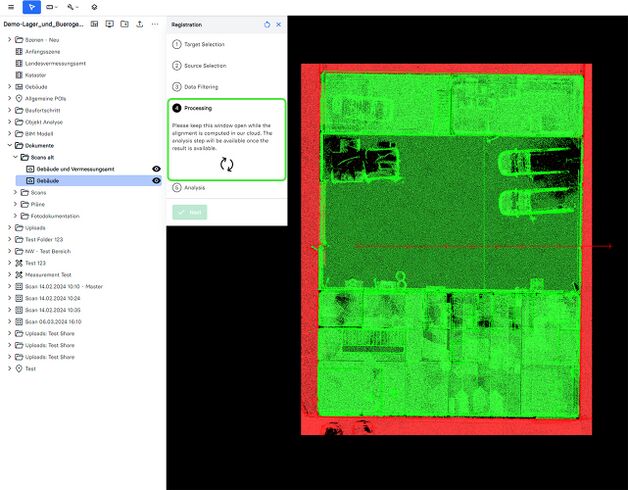

Schritt 4: Prozessierung

Dieser Schritt kann einige Minuten dauern. Sobald er abgeschlossen ist, erscheint ein grünes Häkchen, das erfolgreiche Verarbeitung anzeigt.

• Klicken Sie auf "Weiter", um mit Schritt 5 fortzufahren

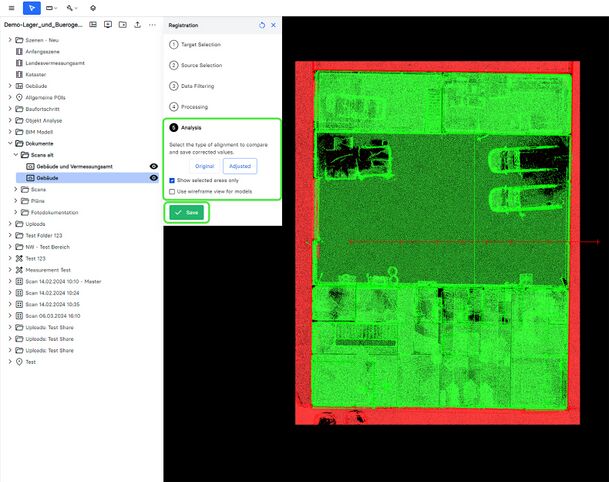

Schritt 5: Analyse

Dieser Abschnitt dient als Werkzeug zum Vergleichen von Ausrichtungsschritten und zum Rückgängigmachen und Wiederholen von Aktionen.

• Wählen Sie zwischen "Nur ausgewählte Bereiche anzeigen" oder dem gesamten Inhalt
• Aktivieren Sie die Gitternetzansicht, indem Sie das Kontrollkästchen neben "Gitternetzansicht für Modelle verwenden" aktivieren
• Um die Ausrichtung abzuschließen, klicken Sie auf "Speichern" oder verwenden Sie alternativ das "X" in der oberen rechten Ecke des Registrierungswerkzeugfeldes, um das Werkzeug zu schließen und die gesamte Ausrichtung zu löschen
